磁選機・電磁式ノッカー

吊下磁選機

永磁石式吊下磁選機 PUF-S型電磁式吊下磁選機 HUF-S型電磁式吊下磁選機 HUF-H型永磁石式吊下磁選機 PUF-H型電磁式丸形磁選機 HLS型電磁式吊下磁選機 NUF-S型
永磁石式吊下磁選機 PUF-S型
永磁石式吊下磁選機 PUF-S50E5型
用途
ベルトコンベア上に吊り下げ、搬送中の原料中から鉄片等の磁性物を吸着し、ベルトで連続排出して除鉄します。
特徴
  • ①永久磁石を使用し、磁化電力が不要で省エネ型です。
  • ②屋外でも使用できるように設計されています。
  • ③ハイポニック減速機を使用し、コンパクトに設計しました。
仕様
  • ①対象物に合わせ磁力の異なる３機種を準備。
  • ②標準ベルト材質は耐摩ゴム。耐油ゴム、鎧付き等の特殊仕様にもできます。
  • ③吊下げ用ボルト付属。
  • ヘッド部へ平行取り付けされる場合は、特殊対応品となります。
仕様
E5シリーズ
型式 適応ベルト幅（mm） ベルト速度 本体寸法（mm） 磁石寸法（mm） ベルト幅（mm） 駆動モータ 重量（kg）
L W H L1 W1 W2
PUF-S30E5 450以下 60m/min（60Hz）
50m/min
（50Hz）		 1,700 967 501 500 400 450 0.75kw
1/30		 420
PUF-S40E5 600以下 1,850 650 470
PUF-S45E5 750以下 2,000 800 520
PUF-S50E5 900以下 2,150 950 570
PUF-S60E5 1,050以下 2,300 1,100 620
PUF-S70E5 1,200以下 2,450 1,250 670
E8シリーズ
型式 適応ベルト幅（mm） ベルト速度 本体寸法（mm） 磁石寸法（mm） ベルト幅（mm） 駆動モータ 重量（kg）
L W H L1 W1 W2
PUF-S30E8 450以下 66m/min（60Hz）
55m/min
（50Hz）		 1,800 1,166 556 500 550 600 1.5kw
1/30		 670
PUF-S40E8 600以下 1,950 650 750
PUF-S45E8 750以下 2,100 800 850
PUF-S50E8 900以下 2,250 950 950
PUF-S60E8 1,050以下 2,400 1,100 1,050
PUF-S70E8 1,200以下 2,550 1,250 1,150
E10シリーズ
型式 適応ベルト幅（mm） ベルト速度 本体寸法（mm） 磁石寸法（mm） ベルト幅（mm） 駆動モータ 重量（kg）
L W H L1 W1 W2
PUF-S40E10 600以下 57m/min（60Hz）
47m/min
（50Hz）		 2,060 1,316 593 650 700 750 1.5kw
1/40		 1,050
PUF-S45E10 750以下 2,210 800 1,200
PUF-S50E10 900以下 2,360 950 1,350
PUF-S60E10 1,050以下 2,510 1,100 1,500
PUF-S70E10 1,200以下 2,660 1,250 1,610
  • 上記以外の寸法のものも設計・製作致します。
電磁式吊下磁選機 HUF-S型
電磁式吊下磁選機 HUF-S50型
特徴
  • ①ハイブリッド乾式自冷型で、冷却油も冷却ファンも使用しておらず、火災の危険がなく安全です。
  • ②冷却油を使用してないため傾斜のあるところにも設置できます。
  • ③冷却効果が高い為、防塵カバー等が付いても問題なく能力を発揮できます。連続使用（２４時間）も可能です。
  • ④屋外でも使用できるように設計されています。
用途
ベルトコンベア上に吊り下げ、搬送中の原料中から鉄片等の磁性物を吸着し、ベルトで連続排出して除鉄します。
仕様
  • ①標準ベルト材質は耐摩ゴム。耐油ゴム、鎧付き等の特殊仕様にもできます。
  • ②専用制御盤１面、吊下げ用ボルト付き
  • ③永久磁石併用型もあります。
型式 適応ベルト幅
（mm）		 電源電圧
（AC）		 磁化電力
（kw）		 消費電力
（kw）		 本体寸法
（mm）		 磁石寸法
（mm）		 ベルト幅 ベルト速度
（m/min）		 概算重量
（kg）
L W H W1 L1 W2
HUF-S30 450以下 200～440 1.0 1.8 2,190 920 830 440 540 400 64（50Hz）～76（60Hz） 800
HUF-S35 500以下 2.1 2.9 2,050 1,080 699 600 700 550 800
HUF-S40 600以下 2.5 4.0 2,450 1,330 699 740 800 700 1,250
HUF-S45 750以下 3.4 4.9 2,600 1,330 779 850 950 800 1,700
HUF-S50 900以下 4.5 6.0 2,750 1,430 779 950 1,100 900 2,100
HUF-S60 1,050以下 5.6 7.8 3,050 1,570 959 1,090 1,250 1,000 53（50Hz）～64（60Hz） 3,100
HUF-S70 1,200以下 8.6 12.3 3,490 1,790 1,200 1,240 1,450 1,050 4,800
HUF-S80 1,400以下 11.1 14.8 4,180 2,030 1,205 1,400 1,600 1,200 7,000
HUF-S90 1,600以下 11.5 17.0 4,120 2,250 1,216 1,600 1,800 1,400 9,000
電磁式吊下磁選機 HUF-H型
ハイブリッド放熱自冷式　絶縁油不要
用途
ベルトコンベア上に吊り下げ、搬送中の原料中から鉄片等の磁性物を吸着。混入鉄片が少なく、定期的に除去作業の行える場合に使用いただけます。
仕様
  • ①専用制御盤１面、吊下げ用ボルト付属。
  • ②寸法、能力はＨＵＦ－Ｓ型の仕様を参照。
  • ③屋外でも使用できるように設計されています。
仕様
HUF型　磁束密度（G）
型式 磁石表面からの距離（mm）
50 100 150 200 250 300 350 400
HUF-S30/HUF-H30 1,597（1,316） 812（678） 449（365） 265（215） 168（134） 111（94） 73（65） 53（46）
HUF-S35/HUF-H35 2,070（1,520） 1,150（830） 708（520） 466（348） 326（224） 218（154） 157（118） 117（87）
HUF-S40/HUF-H40 2,200（1,520） 1,380（975） 940（642） 640（443） 453（312） 330（234） 248（172） 190（130）
HUF-S45/HUF-H45 2,368（1,723） 1,783（1,259） 1,256（898） 883（638） 643（461） 479（345） 360（262） 281（204）
HUF-S50/HUF-H50 2,642（1,862） 2,059（1,443） 1,467（1,043） 1,112（765） 822（575） 621（438） 480（355） 376（263）
HUF-S60/HUF-H60 2,877（1,990） 2,290（1,570） 1,771（1,210） 1,360（915） 998（700） 769（540） 601（425） 477（336）
HUF-S70/HUF-H70 - 2,628（1,998） 2,171（1,651） 1,746（1,328） 1,378（1,048） 1,111（844） 893（678） 723（549）
HUF-S80/HUF-H80 - 3,010（2,240） 2,600（1,840） 2,140（1,500） 1,710（1,220） 1,410（1,000） 1,144（810） 938（670）
HUF-S90/HUF-H90 - 3,080（2,300） 2,630（1,975） 2,155（1,657） 1,810（1,370） 1,495（1,133） 1,245（938） 1,045（785）
  • ※（）の値は、熱時での磁力です。
永磁石式吊下磁選機 PUF-H型
PUF-H30E5
特徴
  • ①電源は一切必要ありません。
  • ②屋外でも使用できるように設計されています。
  • ③対象物に合わせ磁力の違う３機種（Ｅ５、Ｅ８、Ｅ１０型）を準備。
用途
ベルトコンベア上に吊り下げ、搬送中の原料中から鉄片等の磁性物を取り除きます。
仕様
E5シリーズ
型式 適応ベルト幅（mm） 本体寸法（mm）
L1 W1
PUF-H30E5 450以下 500 400
PUF-H40E5 600以下 650
PUF-H45E5 750以下 800
PUF-H50E5 900以下 950
PUF-H60E5 1,050以下 1,100
PUF-H70E5 1,200以下 1,250
E8シリーズ
型式 適応ベルト幅（mm） 本体寸法（mm）
L1 W1
PUF-H30E8 450以下 500 550
PUF-H40E8 600以下 650
PUF-H45E8 750以下 800
PUF-H50E8 900以下 950
PUF-H60E8 1,050以下 1,100
PUF-H70E8 1,200以下 1,250
E10シリーズ
型式 適応ベルト幅（mm） 本体寸法（mm）
L1 W1
PUF-H40E10 600以下 650 700
PUF-H45E10 750以下 800
PUF-H50E10 900以下 950
PUF-H60E10 1,050以下 1,100
PUF-H70E10 1,200以下 1,250
電磁式丸形磁選機 HLS型
電磁式丸形磁選機 HLS-1100型
特徴
防水・防塵構造で、湿気・埃を完全にシャットアウトし、頑丈・堅固に設計しました。
用途
砕石場やセメント工場などの環境で使用
仕様
  • ①専用制御盤、吊下げ用チェーン付き。
  • ②連続定格で、コイルには銅線を使用しています。
型式 電源電圧
(AC)		 磁化電力
（kw）		 寸法
D
(mm)		 概算重量
(kg)		 磁石表面からの距離(mm)
50 100 150 200 250 300 350 400
HLS-300 200～440 0.2 300 110 960
(660)		 395
(279)		 185
(127)		 96
(68)		 56
(40)		 36
(24)		 24
(17)		 17
(13)
HLS-400 0.4 400 170 1,010
(695)		 522
(375)		 273
(185)		 152
(104)		 91
(62)		 56
(40)		 38
(26)		 27
(19)
HLS-500 0.7 500 320 1,470
(890)		 810
(512)		 460
(290)		 278
(171)		 172
(107)		 110
(70)		 74
(47)		 52
(33)
HLS-600 0.9 600 400 1,435
(885)		 914
(553)		 560
(339)		 349
(213)		 228
(138)		 152
(93)		 106
(66)		 77
(46)
HLS-700 1.1 700 550 1,661
(1,036)		 1,140
(726)		 751
(481)		 495
(320)		 341
(218)		 237
(152)		 169
(109)		 124
(81)
HLS-800 1.4 800 750 1,377
( 866)		 1,050
(660)		 741
(466)		 522
(325)		 370
(233)		 266
(165)		 195
(121)		 145
(90)
HLS-900 1.9 900 1,000 1,655
(1,022)		 1,307
(818)		 955
(606)		 686
(441)		 506
(322)		 374
(236)		 282
(176)		 217
(133)
HLS-1100 3.4 1,100 1,700 2,037
(1,444)		 1,665
(1,294)		 1,333
(1,025)		 1,038
(791)		 795
(607)		 615
(466)		 478
(365)		 379
(285)
HLS-1300 4.7 1,300 2,700 2,650
(1,870)		 2,310
(1,640)		 1,930
(1,360)		 1,560
(1,105)		 1,260
(887)		 1,020
(700)		 803
(573)		 641
(466)
HLS-1500 7.7 1,500 4,200 3,850
(2,850)		 3,330
(2,480)		 2,670
(2,030)		 2,200
(1,625)		 1,740
(1,300)		 1,415
(1,047)		 1,151
(842)		 944
(694)
電磁式吊下磁選機 NUF-S型

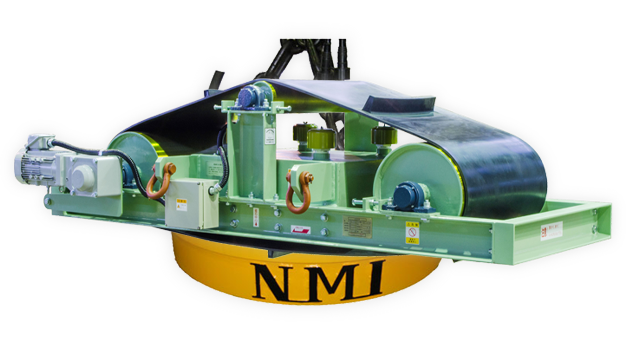

電磁式吊下磁選機 NUF-S40型
特徴
新型ハイブリッド放熱自冷式　冷却フィンが無くなりました！
  • ①冷却フィンが無くなっても、従来品の能力のまま。
  • ②粉じんの多い環境などに最適です。
  • ③NUF-H型（角型電磁石）も製作可能です。
用途
ベルトコンベア上に吊り下げ、搬送中の原料中から鉄片等の磁性物を吸着し、ベルトで連続排出して除鉄します。
