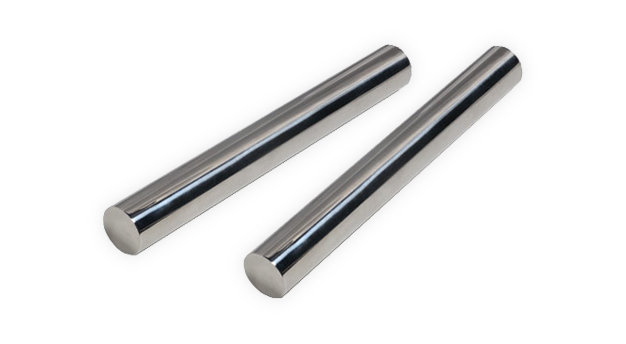

棒磁石（標準型）
パイプ表面15,000ガウス棒磁石
ステンレスが磁石に吸着する？・・・
食品工場における製造ラインは、そのほとんどがステンレス仕様の為、金属異物は鉄系からステンレス系へと移行しており、オーステナイト系と呼ばれるＳＵＳ３０４やＳＵＳ３１６Ｌなどは、本来、非磁性体で磁石に吸着しませんが、何らかのショック（例えば、切れ、千切れ、捻れ、削れ、プレス等はもとよりバフ研磨のような表面磨き）や溶接・摩擦などを加えると、塑性変形が起こり磁性を帯び、磁石に吸着するようになります。
特徴
  • ①ステンレスパイプのため液中でも使用できます。
  • ②表面磁力が最高15,000ガウスの棒磁石を製作致します。
  • ③1ｍｍ単位でご希望の寸法に合わせて製作可能です。
  • ④ＨＡＣＣＰ、ＩＳＯ等の対策用に磁力表記付きの検査成績書を付けることも可能です。
  • ⑤パイプ表面にイオン窒化、タングステン溶射、テフロン加工などの加工もできます。
  • ⑥アイボルト付き、取手付き等も可能
  • 15000ガウス仕様は、公称値となります。
用途
製造ライン中の原料落し口、払い出し口等の狭い箇所にも簡単に取り付けができます。
仕様
  • ①超高磁力型（15,000、14,000）、高磁力型（12,000）、標準型（10,000）、耐熱型（10,000）、フェライト型（φ25、φ32）の品揃え。
  • ②パイプ材質：ＳＵＳ304、ＳＵＳ316Ｌ、チタン
  • ③パタップ加工、オネジ加工も出来ます。標準タップ仕様　Ｍ6、Ｍ8（深さ12ｍｍ）
  • 標準タップ以外も可能
型式 仕様
棒磁石 外形（外径）寸法 表面磁束密度 材質 耐熱温度 使用磁石
15000ガウス φ24.9 1.5T(15,000G) SUS316L 100℃ ネオジム磁石
14000ガウス φ24.2 1.4T(14,000G) SUS304/316L
12000ガウス φ25 1.2T(12,000G)
3000ガウス φ25 0.3T(3,000G) 150℃ フェライト磁石
3000ガウス φ32 0.3T(3,000G)
耐熱用棒磁石 φ24.2 1.1T(11,000G) 200℃ サマコバ磁石
極小ピッチ棒磁石 φ24.2 1.0T(10,000G) 100℃ ネオジム磁石
吊下式角形棒磁石 □60×60 1.0T(10,000G) SUS304
三角形型棒磁石 △(25×30) 1.2T(12,000G) 80℃
チタンパイプ φ25.4 1.2T(12,000G) チタン 100℃
17000ガウス φ50 1.7T(17,000G) SUS316L 80℃

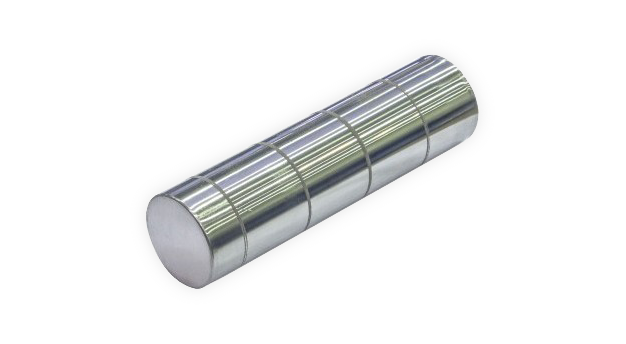

極小ピッチ棒磁石
※すじ状のものはSUS粉が付着されている様子
原料（微粉）中のSUS系異物除去に最適！
異物サイズが細かくなるにつれ、マグネットに引き寄せにくくなります。
細かくなったSUSの摩耗粉などは磁性も弱く、磁極部に限りになく近づかないと吸着できません。
従って磁極の多いマグネットが効果を発揮します。
一定以上の磁力を維持しながら磁極間を狭くすることで、弱磁性異物除去の回収率を大幅に改善しました。
特徴
極間が狭く、鉄粉の吸着箇所が数倍に増えました。SUS粉などの弱磁性異物除去に効果を発揮します。
仕様
  • ①パイプ材質：SUS316L
  • ②表面磁力：10000Gauss以上
型式 仕様
タップ無し タップ有り 寸法 表面磁束密度 材質 耐熱温度 使用磁石
MPB-100L-0 MPB-100L-2 φ24.2×100mm 1.0T（10,000G） SUS316L 100℃ ネオジム磁石
MPB-150L-0 MPB-150L-2 φ24.2×150mm
MPB-200L-0 MPB-200L-2 φ24.2×200mm
MPB-250L-0 MPB-250L-2 φ24.2×250mm
MPB-300L-0 MPB-300L-2 φ24.2×300mm
MPB-350L-0 MPB-350L-2 φ24.2×350mm
MPB-400L-0 MPB-400L-2 φ24.2×400mm
MPB-500L-0 MPB-500L-2 φ24.2×500mm
吊下用角形棒磁石 SSB型
吊下用角形棒磁石
世界発！吊下用角形棒磁石（特許取得）
棒磁石は表面磁束密度こそは高いが、磁束線が長く飛ばないために、パイプの表面から数ミリ離れると磁束密度は急激に低下します。そのため、吊下げたり・ぶら下げたりして使用しても効果は大きくありませんでした。
搬送物上に吊下げ、一定の距離を設けても高い磁束密度を維持し、微鉄粉除去用の吊下用角形棒磁石を開発しました。（特許第5865321号）
特徴
  • ①一定の距離を保って除去するために、製品を傷つけることがありません。
  • ②棒磁石は長さ方向に対し磁力の強弱箇所がありますが、SSB型は長さ方向に対し表面磁力が10000Gauss（1.0テスラ）あるため、どの箇所を通過しても磁性異物を回収します。
用途
フィルムや箔・紙などの上に吊下げて弱磁性異物を回収します。
１～１０ｍｍの範囲内で吊下げて異物をキャッチ！
動画
仕様
  • ①表面磁力10,000Gauss、5mm下にて5000Gauss以上
  • ②パイプ材質：ＳＵＳ304
型式 仕様
寸法 表面磁束密度 5mm下磁束密度 材質 耐熱温度 使用磁石 重量
SSB-200 □60×200mm 1.0T
（10,000G）		 0.5T
（5,000G）		 SUS304 80℃ ネオジム磁石 4.6kg
SSB-250 □60×250mm 5.8kg
SSB-300 □60×300mm 7kg
SSB-350 □60×350mm 8kg
SSB-400 □60×400mm 9kg
SSB-500 □60×500mm 11.5kg
耐熱用棒磁石
耐熱用棒磁石
耐熱温度200℃　高温環境下でも高磁力を発揮！
準耐熱用棒磁石(Nd 系)と呼ばれる棒磁石は通常120～１５０℃が使用上限温度となっています。
常温に戻れば元の磁力まで回復しますが、その環境下では思ったより磁力が下がっています。
それに対し、Sm 系の耐熱棒磁石は磁力の低下が少ないというメリットがあります。
特徴
  • ①高温の環境下でも磁力の低下が少ない。
  • ②従来品よりもコストダウン
仕様
  • ①耐熱温度200℃
  • ②表面磁力：φ24.2仕様 11,000Gauss／φ25仕様 10,000Gauss
型式 仕様
タップ無し タップ有り 寸法 表面磁束密度 材質 耐熱温度 使用磁石
UHB-100L-0 UHB-100L-2 φ24.2×100mm 1.1T
（11,000G）		 SUS316L 200℃ サマコバ磁石
UHB-150L-0 UHB-150L-2 φ24.2×150mm
UHB-200L-0 UHB-200L-2 φ24.2×200mm
UHB-250L-0 UHB-250L-2 φ24.2×250mm
UHB-300L-0 UHB-300L-2 φ24.2×300mm
UHB-350L-0 UHB-350L-2 φ24.2×350mm
UHB-400L-0 UHB-400L-2 φ24.2×400mm
UHB-500L-0 UHB-500L-2 φ24.2×500mm
  • ※磁束密度は、常温の環境下で　ガウスメーターGM-4000（電子磁気工業）で測定したものです。
    表面磁束密度は、計測器のメーカー・機種・プローブ（ホール素子）の精度・温度によって計測値が異なります。そのため弊社の計測値とお客様の計測値に相違がある場合があります。
三角形型棒磁石
三角形型棒磁石
除鉄効率５％ＵＰ！堆積しやすい粉体原料に効果。
堆積しやすい粉体原料に有効で、磁束密度が高い表面に原料が堆積しにくいために、除鉄効果がUPします。
特徴
堆積しやすい粉体原料に有効
仕様
  • ①表面磁力12,000Gauss
  • ②材質：SUS304
型式 仕様
タップ無し タップ有り 寸法 表面磁束密度 材質 耐熱温度 使用磁石
DMB-100L-0 DMB-100L-2 ◁（25×30）×100mm 1.2T
（12,000G）		 SUS304 80℃ ネオジム磁石
DMB-150L-0 DMB-150L-2 ◁（25×30）×150mm
DMB-200L-0 DMB-200L-2 ◁（25×30）×200mm
DMB-250L-0 DMB-250L-2 ◁（25×30）×250mm
DMB-300L-0 DMB-300L-2 ◁（25×30）×300mm
DMB-350L-0 DMB-350L-2 ◁（25×30）×350mm
DMB-400L-0 DMB-400L-2 ◁（25×30）×400mm
DMB-500L-0 DMB-500L-2 ◁（25×30）×500mm
  • ※磁束密度は、常温の環境下で　ガウスメーターGM-4000（電子磁気工業）で測定したものです。
    表面磁束密度は、計測器のメーカー・機種・プローブ（ホール素子）の精度・温度によって計測値が異なります。そのため弊社の計測値とお客様の計測値に相違がある場合があります。
1.7テスラ棒磁石
※すじ状のものは、SUS粉が吸着されている様子
パイプ表面1.7テスラ（17,000Gauss）
製品の出荷の最終検査用などに最適！！
用途
検査用や弱磁性物の回収など様々な用途に使用可能。
仕様
  • ①パイプ表面1.7テスラ（17,000Gauss）
  • ②外径サイズ：φ50
仕様
寸法 表面磁束密度 材質 耐熱温度 使用磁石
φ50×140mm 1.7T
（17,000G）		 SUS316L 80℃ ネオジウム磁石
φ50×180mm
φ50×230mm
φ50×270mm
φ50×320mm
格子型マグネット
特徴
  • ①棒磁石の配列間隔も原料に合わせ製作致します。
  • ②棒磁石の取り付けも、全周溶接の他に皿ビス止め、落し込み型などご希望通りに製作致します。
  • ③清掃が簡単な２重管式も製作致します。
  • ④ご希望の寸法、または取り付け部の寸法をご提示頂ければ、合わせて設計・製作致します。
  • ⑤曲げ材や丸棒で傘を設けることも可能です。
用途
ホッパーの底部や、液槽などに置いたり、吊るしたりしてご使用頂けます。
仕様
  • ①棒磁石の種類を選択できます。（棒磁石仕様参照）
  • ②材質：SUS304、SUS316L

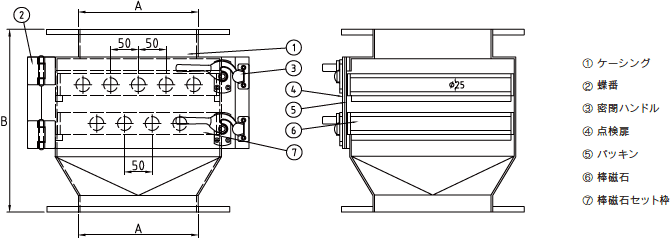

ケーシング付き格子型マグネット
特徴
  • ①多段（４段以上）に組む事によって、鉄分の除去率を上げることが可能。
  • ②設置スペースに合わせたケーシングを設計・製作します。
  • ③磁石を２重管にすることでより簡単に清掃が出来ます。
その他ケーシング付き格子型マグネット
2重管式格子型
丸形格子型
たて形格子型
用途
フランジ、ヘルール等の接続で製造ラインに組み込み、清掃時には格子型マグネットを引き出し、容易に清掃ができます。
仕様
  • ①棒磁石の種類を選択できます。（棒磁仕様参照）
  • ②ケーシング材質：ＳＵＳ３０４、ＳＵＳ３１６
  • ③接続もフランジ以外のものも可能です。
取合口径
A（mm）		 棒磁石寸法 棒磁石
本数		 面周 磁力
150A（φ165.2） 190L 2段 7本（4+3） 330 15,000ガウス
14,000ガウス
12,000ガウス
10,000ガウス
9,000ガウス
3,000ガウス
3段 10本（3+4+3） 390
4段 14本（3+4+3+4） 450
200A（φ216.3） 240L 2段 9本（5+4） 330
3段 13本（4+5+4） 390
4段 18本（4+5+4+5） 450
250A（φ267.4） 290L 2段 11本（6+5） 330
3段 16本（5+6+5） 390
4段 22本（5+6+5+6） 450
300A（φ318.5） 340L 2段 13本（7+6） 330
3段 19本（6+7+6） 390
4段 26本（6+7+6+7） 450
  • ※画周、棒磁石の本数等の設計変更も可能です。

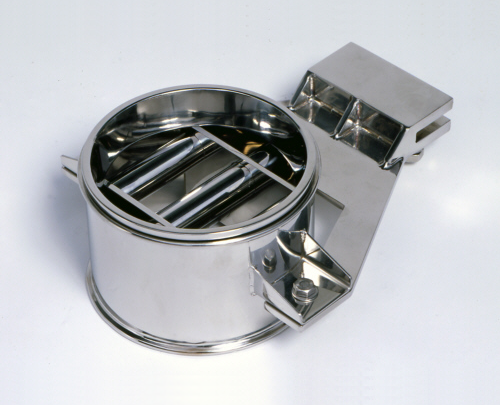

ロータリーマグネット
用途
マグネットが回転し原料の目詰まりを防止しながら鉄分を回収します。 ヘルール接続タイプも製作します。
動画
仕様
  • ①１００Ａ、１２５Ａ，１５０Ａ、２００Ａ、２５０Ａ、３００Ａ接続。
  • ②棒磁石の本数・種類も指定できます。
ロータリーマグネット125A接続用（2重管式）
自動清掃型格子型マグネット
用途
２重管式の構造になっており、エアシリンダーを使用し、自動的に棒磁石を引き出し清掃まで行います。人の手で清掃が出来ない箇所の設置や、人手不足をオートメーション化することにより解消できます。
動画
仕様
  • ①専用制御盤付属
プレートマグネット
プレートマグネット HP-125型
特徴
  • ①ステンレス製で、完全に密閉されているため液中でも使用できます。
  • ②フランジ部の寸法や取付用穴もご希望に合わせて製作致します。
  • ③吸着力を高めるためにバリアストップ型も用意しました。
用途
シュート部、ホッパー部、ダクト部、ベルトコンベアの落下部や上部に吊り下げたり、液体中にと広範囲に使用できます。
仕様
  • ①材質はＳＵＳ３０４またはＳＵＳ３１６
  • ②フェライト磁石製のＨＰ型とネオジム磁石製のＲＨＰ型があります。
  • ③標準寸法のもの以外のものも製作致します。
  • ④高温（３００℃）で使用できるサマリウムコバルト磁石製も製作致します。
プレートマグネット 標準タイプ バリアストップタイプ
HP型フェライト磁石 1,500ガウス 4,000ガウス
RHP型ネオジウム磁石 4,500ガウス 10,000ガウス
HP-200×200型バリアストップ付き
HP型（フェライト磁石製）
型式 L（mm） W（mm） C（mm） D（mm） 概算重量
HP-115 159 131 219 191 10kg
HP-120 210 270 12kg
HP-125 261 321 15kg
HP-130 312 372 18kg
HP-135 363 423 21kg
HP-140 414 474 24kg
HP-145 465 525 26kg
HP-150 516 576 29kg
HP-155 566 626 32kg
HP-160 617 677 35kg
HP-215 159 200 219 260 14kg
HP-220 210 270 18kg
HP-225 261 321 22kg
HP-230 312 372 27kg
HP-235 363 423 31kg
HP-240 414 474 35kg
HP-245 465 525 39kg
HP-250 516 576 43kg
HP-255 566 626 48kg
HP-260 617 677 52kg
HP-315 159 275 219 335 16kg
HP-320 210 270 22kg
HP-325 261 321 29kg
HP-330 312 372 36kg
HP-335 363 423 42kg
HP-340 414 474 49kg
HP-345 465 525 56kg
HP-350 516 576 63kg
HP-355 566 626 69kg
HP-360 617 677 76kg
RHP型（ネオジウム磁石製）
型式 L（mm） W（mm） C（mm） D（mm） 概算重量
RHP-115 159 131 219 191 8kg
RHP-120 210 270 9kg
RHP-125 261 321 11kg
RHP-130 312 372 14kg
RHP-135 363 423 16kg
RHP-140 414 474 18kg
RHP-145 465 525 20kg
RHP-150 516 576 22kg
RHP-155 566 626 24kg
RHP-160 617 677 27kg
RHP-215 159 200 219 260 11kg
RHP-220 210 270 14kg
RHP-225 261 321 17kg
RHP-230 312 372 21kg
RHP-235 363 423 24kg
RHP-240 414 474 27kg
RHP-245 465 525 30kg
RHP-250 516 576 34kg
RHP-255 566 626 36kg
RHP-260 617 677 40kg
RHP-315 159 275 219 335 12kg
RHP-320 210 270 17kg
RHP-325 261 321 22kg
RHP-330 312 372 27kg
RHP-335 363 423 32kg
RHP-340 414 474 37kg
RHP-345 465 525 43kg
RHP-350 516 576 47kg
RHP-355 566 626 52kg
RHP-360 617 677 58kg
  • ※上記以外の寸法のものも製作致します。
